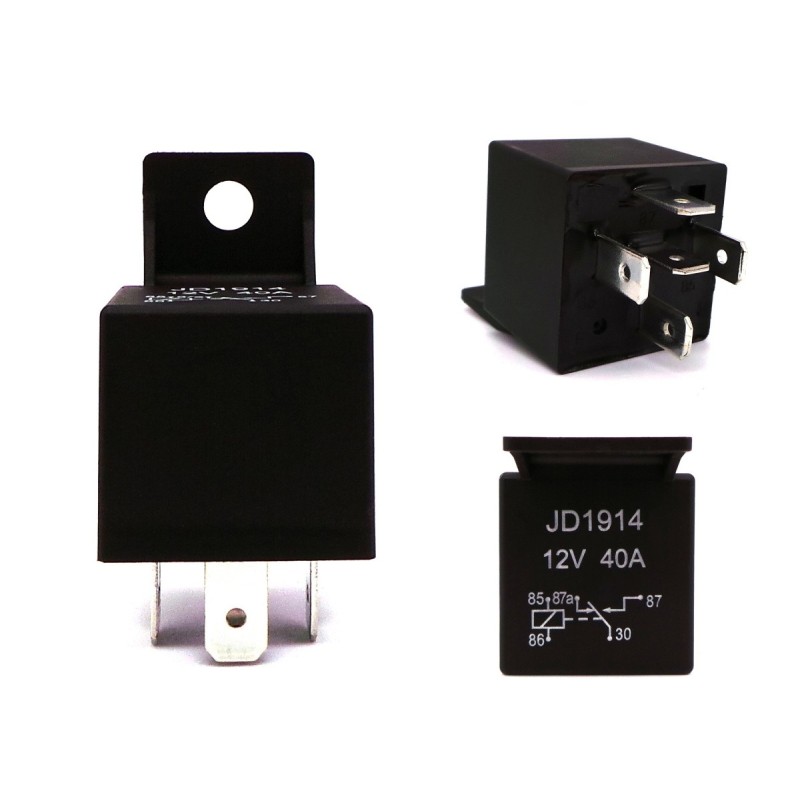

Universalrelais 5 Pin 12V 40A

Universelles 5-poliges Kfz-Relais 12V / 40A

Anwendung:

• Tagfahrlichtschalter
• Schaltlicht, Halogen, Hupe etc.
• Flüssiggasanlagen
• Wegfahrsperre usw.

Spezifikation:

• Spannung: 12V
• Strom: max. 40A
• Spulenwiderstand: 80 Ohm
• Anzahl der Stifte: 5
• Relaistyp: Schalten

So schließen Sie Tagfahrlichter über ein Relais an:

Auf diese Weise erhalten wir den Effekt, dass sich nach dem Drehen des Schlüssels im Zündschloss das Tagfahrlicht automatisch einschaltet. Und wenn wir das Abblendlicht einschalten, geht das Tageslicht aus. Das Tagfahrlicht wird auch eingeschaltet, wenn das Fernlicht eingeschaltet ist.

Pin 30: Zündungsplus (+)

Pin 85: Minus (-) Masse

Pin 86: Plus (+) Abblendlicht

Pin 87: Wir verbinden nicht

Pin 87A: plus (+) Tagfahrlicht

Zertifikate: CE
